碎石機作為一種比較復雜的機械設備，其內部結構也是比較復雜的，下面從各個方面對碎石機的結構進行詳細講解下，內部包括機殼、錘頭、錘架、轉子、打擊板等零部件，各個零部件是怎樣配合才能完成設備的正常運轉，下面簡單介紹一下。

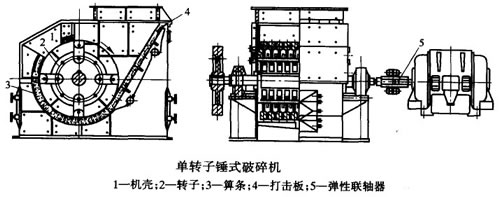

        在結構圖中我們可以看到，錘式破碎機的機殼包括上機殼和下機殼兩個部分，通過螺栓將各個部分連接為一體，機殼內壁部以高錳鋼襯板鑲嵌，方便襯板磨損后更換，下機體采用碳素結構鋼板焊接而成，機殼的下部可以直接用地腳螺栓在混凝土上固定，機殼的上下機殼之間連接是緊密的，在進行維修時拆卸是方便的，可以盡快的完成設備的修復。
        轉子是錘式破碎機的主要零部件，上面有錘頭、錘盤、主軸等零部件，各個部位須使用螺栓進行緊固，才能將設備正常進行運轉，為了使得轉子獲得較大的動能，特意在主軸的一端裝有飛輪，可以快速完成物料的破碎。



        襯板和打擊板指的是破碎機內壁的板，目的是保護內壁不受磨損，襯板須是的，高錳鋼須具有的抗沖擊韌性，可以承受比較大的生產規模，使用壽命是比較長的。
        錘頭指的是的零部件，其中錘頭的質量、材質決定著錘式破碎機的生產能力，錘頭采用多元素高鉻錳鋼復合鑄造，其使用壽命是一般錘頭的數倍。
