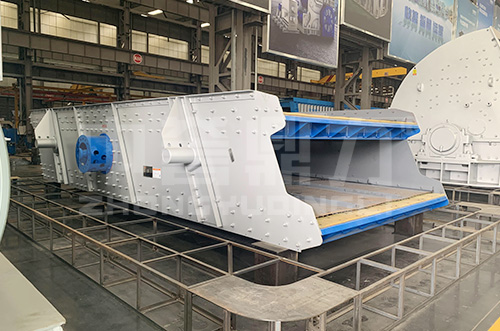

圓振動篩是一種做圓形軌跡運動的振動篩分設備。是專門為石料廠篩分而設計的，也可為選礦、選煤、建材、電力及化工等部門作產品分級使用。振動篩設備是通過偏心塊和激振器來調整其振幅大小的，并選用的彈簧減震裝置，減小對振動篩震動所帶來的沖擊力。

1. 型號：YKS系列圓振動篩，YKZ系列圓振動篩
2. 適用范圍：使用于礦山破碎對物料進行篩分、分級處理
3. 處理能力：每小時70-550噸

我公司生產的振動篩分設備主要用于礦山破碎行業，可分為YKS圓振動篩和YKZ圓振動篩兩大系列。該振動篩設備是一種多層的、振動篩。并且通過調整偏心塊的個數可以對振動篩振動的振幅大小進行調整。且該設備具有機構簡單，構造合理，激振力強，篩分效率高，篩分規格多，維修方便，振動噪聲小，使用簡單等特點。

YKS系列圓振動篩又稱上振篩。振動器安放在振動篩上邊，通常應用于篩分三種及以下物料，因其篩分產量低一般被用于小型的砂石生產線中，所以價格方面相對中振篩也是比較便宜的。

YKZ系列圓振動篩是中振篩，其采用筒體式偏心軸激振器及偏心塊調整振幅，一般安裝三層或四層篩網出五種砂石料，因其結構簡單，篩分產量大，深受大型砂石生產線的喜愛。

功能特點

圓振動篩就是將破碎好的物料通過輸送帶輸送至振動篩網上，利用設備的振動和不同篩網大小的不同對石料進行分級處理并且可以滿足干濕物料使用的需求。該圓振動篩處理能力大，結構簡單，篩分效率高切設備鋼性好，運行，震動噪聲小等特點。

結構特征及原理

上振篩結構特征

YKS振動篩主軸由電動機通過萬向連軸節或輪胎連軸節帶動而高速旋轉。帶偏心塊的震動盒隨主軸旋轉產生離心慣性力，使可以自由震動的篩箱產生近似圓形軌跡的震動，以此來完成篩分作業。

中振篩結構特征

YKZ系列圓振動篩是由單臺電動機通過撓性聯軸帶動鑲嵌在篩框上的兩組激振器旋轉產生震動，篩框是由側板、槽鋼、圓管梁、加強版等鉚接組成。圓振篩的篩面做圓形軌跡振動，篩面上的物料不斷的反轉和松散。在生產使用中通過調整激振器偏心塊的數量，可以方便地調整激振力的大小，進而調整振幅的大小。

園振動篩工作原理

圓振篩，又稱單軸振動篩。篩箱及篩面在振動器的作用下，產生近似圓形軌跡的振動。由于篩面的振動使篩面上的物料層松散并離開篩面拋起，細粒級有機會向料層下部移動，并通過篩孔排出，完成篩分。振動篩主軸由電動機通過萬向連軸節或輪胎連軸節帶動而高速旋轉。帶偏心塊的振動盒安裝在主軸上，隨主軸旋轉，產生離心慣性力，使篩箱作強制性、連續的圓運動，物料則隨篩箱在傾斜的篩面上作連續的拋擲，不斷地翻轉和松散，卡在篩孔的物料可以跳出， 防止篩孔堵塞。這樣周而復始的完成了粒度的分級和篩選過程。圓振篩雙振幅為4-7mm可調，用戶在生產使用中可以用調整偏心塊厚度的方法來調整振幅。

安裝注意事項

1. 在圓振動篩運到生產現場時應先將振動篩的水泥底座打好基礎，并且水泥底座的水平；
2. 吊裝振動篩設備時應注意保護兩邊的偏心塊的安，如一邊偏心塊出現缺失，則振動篩設備就不能有頻率的對物料進行篩分作業；
3. 在振動篩安裝時要讓人員指導安裝，如安裝出現不水平有可能會使電機燒壞，對砂石生產者造成變相資金投入；
4. 在振動篩設備開機前要對設備潤滑進行檢查，還要牢固螺栓和檢查電氣等設置安后方可開機。

實用案例

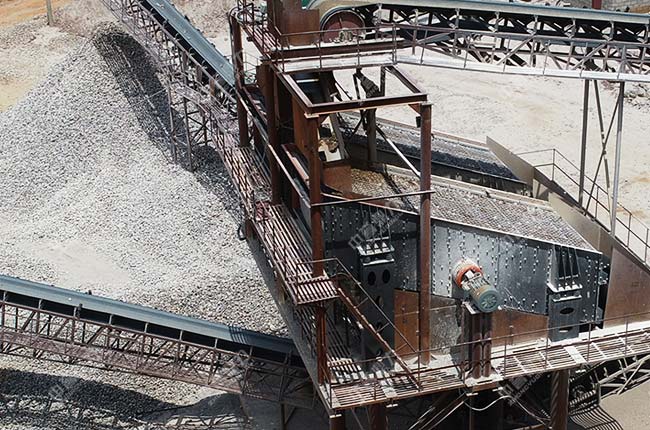

安徽淮北某生產線

2014年新鄉市鼎力礦山設備有限公司為安徽淮北地區客戶配置時產1500噸的大型石料生產線。該生產線的建成為了滿足當?shù)貙?duì)砂石的需求，選用9臺3YKZ3070圓振動篩，并分為三臺一組的并篩進行篩分物料，為安徽地區提供砂石支持。

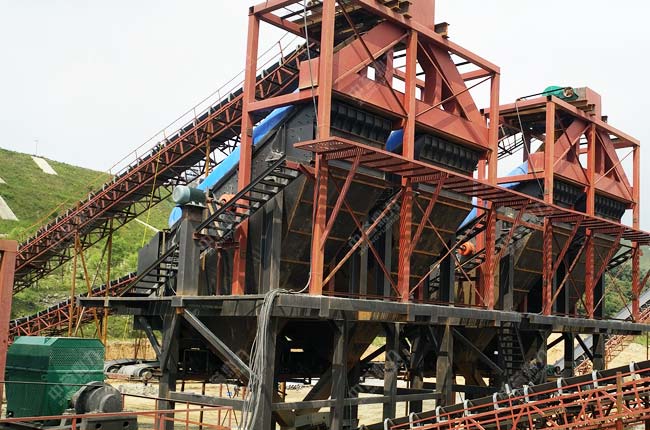

河南滎陽某生產線

2014年新鄉市鼎力礦山設備有限公司為河南滎陽地區客戶配置時產1000噸的整條砂石生產線設備。選用的設備包括：PCZ-1615重型錘式破碎機，振動給料機，3YKZ3070圓振動篩*2，2YKZ3070*2和輸送帶，除塵器等配套設備。該條生產線大的亮點就是兩臺振動篩并篩，這樣加大產量的同時，篩分物料更加又增加生產的進度。
